О ТЕХНОЛОГИИ >> Принцип работы

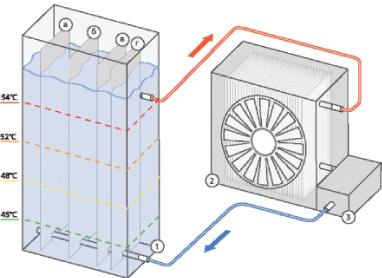

Принцип работы системы с непосредственным жидкостным охлаждением

Принцип работы системы с непосредственным жидкостным охлаждением



Емкость с жидкостью и установленными сборками
а, б, в, г (материнская плата, система питания, система хранения)


Внешний охлаждающий блок


Насос обеспечивающий циркуляцию жидкости







Система охлаждения IMMERS построена по принципу замкнутого цикла и является полностью герметичной. Жидкость, охлаждая электронные компоненты внутри шасси, поступает по магистралям во внешний охладитель, в котором охлаждается до необходимой температуры и возвращается обратно в шасси. Циркуляция жидкости обеспечивается естественной конвекцией и дополнительными насосами с интеллектуальным управлением.

Технология непосредственного жидкостного охлаждения IMMERS - это передовой подход к построению систем с уникальными характеристиками, в основе которого лежат инновационные разработки и самые современные технологии. Благодаря этому обеспечивается сверхвысокая плотность размещения вычислительных ресурсов (производительность на юнит), а также высокая степень надежности и защищенности системы. Одним из основных достоинств системы является низкое энергопотребление по сравнению с другими системами охлаждения.

Две ключевые особенности

Защищенность Энергоэффективность
Создание решений для сбора, хранения и обработки данных в неблагоприятных для электроники условиях Создание решений для охлаждения кластеров и дата центров с высокоэффективным отводом тепла
Критично высокие и низкие температуры Высокая плотность компоновки
Повышенная влажность Снижение энергозатрат на охлаждение
Пыльные среды с наличием взвесей Бесшумные решения
Мобильные решения Решения на базе технологии freecooling
Решения для спецслужб Высокопроизводительные вычисления
Промышленная автоматика Кластеры высокой плотности
Передвижные комплексы Корпоративные датацентры
Полностью герметичные решения Сверхкомпактное оборудование
Отрицательные температуры Системы пассивного охлаждения



Принцип работы и отличие от других систем охлаждения

Решения построенные на базе технологии IMMERS с непосредственным жидкостным охлаждением собираются в прочном алюминиевом шасси, обеспечивающем полную герметичность. Шасси заполняется специализированной диэлектрической жидкостью, в которую погружаются «модульные сборки». Каждая такая сборка имеет в основе композитную подложку, на которой с двух сторон может размещаться электроника, в том числе СТАНДАРТНЫЕ материнские платы и источники питания. На корпусе шасси могут быть расположены защищенные разъемы для подключения сети Ethernet (10G Ethernet) и InfiniBand, подвода питания 220В (при необходимости система может быть укомплектована источниками питания 48В). Помимо этого возможен монтаж любых других разъемов ввода/вывода данных включая высокочастотные.

При погружении вычислительных узлов и сопутствующей электроники в диэлектрическую жидкость пропадает необходимость в воздушном охлаждении и теплообменниках с токопроводящими жидкостями. В гибридных системах разгерметизация теплообменника или подводящих магистралей может повлечь за собой выход из строя всего комплекса без возможности его восстановления. Применение систем с воздушным охлаждением или с теплообменниками способствует появлению локальных горячих зон. Локальные зоны перегрева значительно сокращают срок эксплуатации любого электронного устройства. Прямое жидкостное охлаждение IMMERS позволяет равномерно охлаждать всю поверхность электроники полностью, исключая образование локальных зон перегрева.

Система охлаждения IMMERS построена по принципу замкнутого цикла и является полностью герметичной. Жидкость, охлаждая электронные компоненты внутри шасси, поступает по магистралям во внешний охладитель, в котором охлаждается до необходимой температуры и возвращается обратно в шасси. Циркуляция жидкости обеспечивается естественной конвекцией и дополнительными насосами с интеллектуальным управлением.

Преимущества и возможности технологии IMMERS

Основным преимуществом технологии непосредственного жидкостного охлаждения IMMERS является лучшая теплоемкость жидкостей по сравнению с воздухом (от 1500 до 4000 раз) и больший коэффициент теплоотдачи (увеличение до 100 раз). Для охлаждения одного современного процессора необходимо 1 м3 воздуха или 0,00025 м3 (250 мл) воды в минуту. На перекачивание 250 мл воды тратится намного меньше электроэнергии, чем для перекачивания 1 м3 воздуха. Помимо этого решения построенные на основе технологии непосредственного жидкостного охлаждения IMMERS обладают рядом уникальных характеристик:

  • Защита от внешних воздействий в соответствии со стандартном пыле/влаго защищенности IP67, обеспечивается полностью гермитичным шасси
  • Замкнутый цикл охлаждения расширяет температурный диапазон от -50°С до +50°С. Для запуска комплекса при отрицательных температурах ниже -10°С комплекс может быть укомплектован системой предварительного подогрева жидкости
  • Удобство размещения не требует специально подготовленных помещений. Развертывание дата центра не потребует капитального строительства, при использовании решений с технологией непосредственного жидкостного охлаждения IMMERS достаточно быстровозводимых конструкций
  • Универсальность исполнения позволяет использовать любое стандартное оборудование (ПК, серверы, промышленную электронику). В жидкость можно погрузить любое электронное устройство, и тем самым улучшить его характеристики
  • Надежность системы, которая обеспечивается равномерным температурным режимом вне зависимости от нагрузки. Прочное шасси с демпферными подушками позволяет снизить внешние ударные и вибрационные воздействия.

схема
